注釋:機器出廠默認為開關信號輸出（2路）,也可通過設置機器內部跳線改為輸出12VDC的電壓信號；1路輸入信號可為開關信號或12VDC的電壓信號;

2.2 輸出接線圖

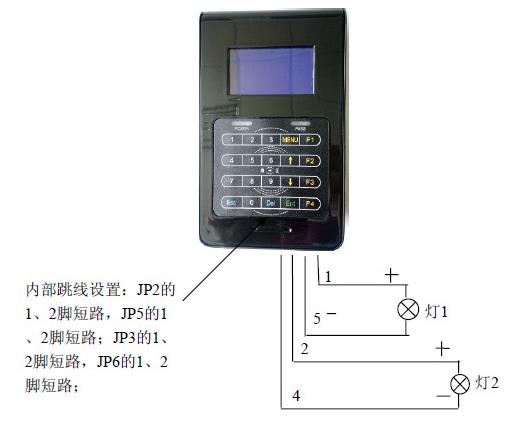

2.2.1電壓信號輸出接線

說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可為外接設備提供兩路的12VDC電壓信號，RJ45水晶頭1、5腳為燈1接線柱，其中1腳為12VDC；2、4腳為燈2接線柱，其中2腳為12VDC；如需外接其他設備請參照上圖接線原理及外接設備的說明書。

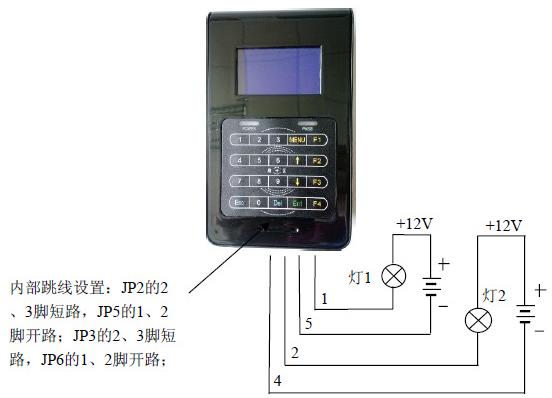

2.2.2開關信號輸出接線

說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可為外接設備提供兩路的開關信號，RJ45水晶頭1、5腳為燈1的開關，2、4腳為燈2的開關，此接法需要給燈外接12VDC的電源；如需接其他設備，請參照上圖接線原理及外接設備的說明書。

2.3 輸入信號接線圖

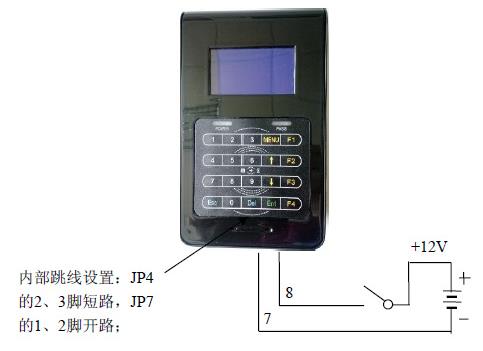

2.3.1電壓信號輸入接線

說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可接受外設的一路電壓信號輸入，信號輸入時RJ45水晶頭的8腳接12V電壓的正端，7腳接12V電壓的負端。

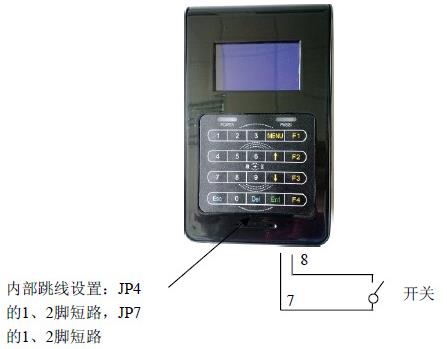

2.3.2開關信號輸入接線

說明：工位機內部采用短路帽按圖中左邊說明進行跳線設置后，工位機可接受外設的一路開關信號輸入，信號輸入時RJ45水晶頭的8腳接開關的一端，7腳接開關的另一端。

使用流程及注意事項：

1、開始wStart> 、 停止>wStop必須成對使用，調用>wStart成功后 才能調用其他函數，當需要關閉服務端時調用>wStop；

2、為前綴的函數是應答函數，這些函數返回的合計字節數需要通過回調函數返回，對工位機的操作盡量以應答函數為主。

服務流程

①售前支持
免費根據客戶需求定制符合客戶要求的解決方案；
免費提供產品選型、應用方案、產品使用和維護等方面的咨詢；
優先為客戶提供與本公司產品相關的技術課題攻關服務。
②售中服務
項目管理參照CMMI3模型管理；
負責指導工程土木施工和現場設備的安裝與調試；
提供專業的設備與軟件的現場安裝、調試服務；
免費為客戶相關人員提供及時的當地技術培訓。
③售后服務免費遠程技術支援，提供技術咨詢應答服務（節假日除外）；
質保期過后，提供產品終生維護（僅按維護成本價核收費用）；
如產品出現問題，質保期內可免費更換或維修，應用軟件可免費升級一次；
設有備品備件庫，保證在產品出現故障后提供快捷的服務；
定期回訪客戶的使用情況；
定期的客戶評價收集制度。
