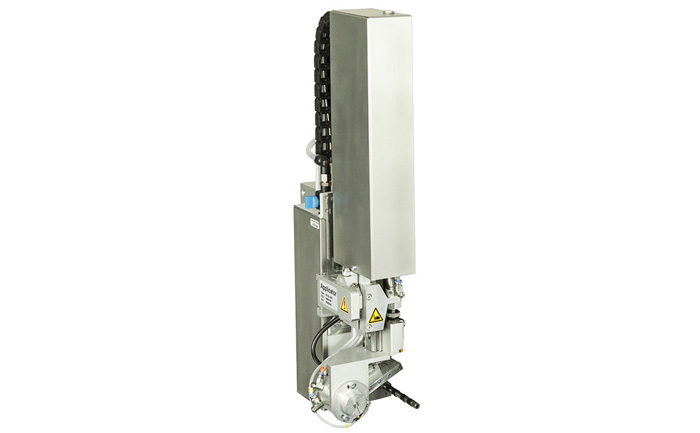

CAB貼標機貼標手臂4514針對管狀物和側面的內側平面精準即時貼標,升降式搖臂貼標手臂4514,標簽的確切位置是由氣缸上的擋版來調整定位。可從產品的所有方向進行貼標。吹貼墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。旋轉氣缸會擺動墊片到適當的貼標距離。并透過氣缸將標簽吹貼于產品上。
吹貼墊片
標簽可透過氣壓噴射于產品表面上完成吹貼動作。可設定氣缸停止在離產品表面 5-10mm 之距離。
| 規格數據 | 吹貼墊片 |
|---|---|
| 4514 L/R 2100 | |
| 標簽寬度 Hermes+2 mm 標簽寬度 Hermes+4 mm |
10 - 58 |
| 10 - 80 | |
| 標簽高度 mm | 10 - 60 |
| 產品位置 靜止 |  |
| 貼標位置 上方 貼標位置 底部 貼標位置 側面 |
|
|
|
|
|
| 產品高度 固定 | |
| 垂直旋轉角度 | 120° |
| 自條碼打印機座以下手臂可延伸 最大長度 200 mm 300 mm 400 mm |
1502) |
| 2502) | |
| 3502) | |
| 運作氣壓值 bar | 4,5 |
| 貼標速度1) 貼標循次數/分 | 20 |
1、由自條碼打印機座以下到貼標位置長度 100 mm 、標簽高度 40 mm、打印速度 100 mm/s 所計算得出
2、取決于標簽高度
