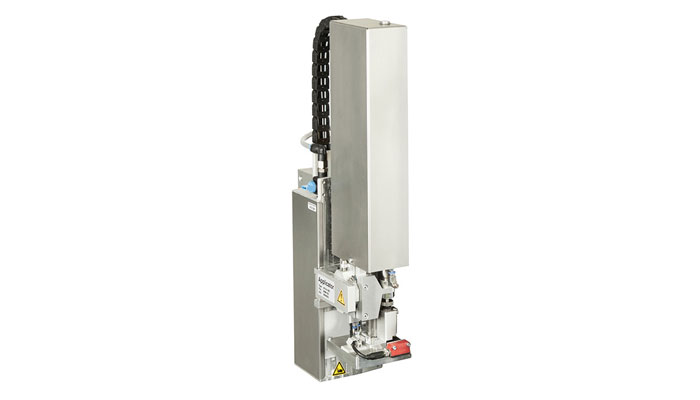

CAB貼標手臂4614針對移動中不同高度包裝的即時貼標,可從包裝的所有方向進行貼標。吹貼墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。氣缸會將壓貼墊片透過傳感器操作在距產品上方約 10 mm 定位。氣缸行程長度決定了包裝的最大的高度差。
吹貼墊片
標簽可透過氣壓噴射于產品表面上完成吹貼動作。可設定氣缸停止在離產品表面 5-10mm 之距離。
| 規格數據 | 吹貼墊片 |
|---|---|
| 4614 L/R 2100 | |
| 標簽寬度 Hermes+4 mm 標簽寬度 Hermes+6 mm |
20 - 114 |
| 可根據需求訂制 | |
| 標簽高度 Hermes+4 mm 標簽高度 Hermes+6 mm |
20 - 100 |
| 可根據需求訂制 | |
| 產品位置 靜止 產品位置 直線移動 |
 |
|
|
| 貼標位置 上方 貼標位置 底部 貼標位置 側面 |
|
|
|
|
|
| 產品高度 固定 產品高度 可變動 |
|
|
|
| 自條碼打印機座以下手臂可延伸 最大長度 200 mm 300 mm 400 mm |
140 |
| 240 | |
| 340 | |
| 運作氣壓值 bar | 4,5 |
| 貼標速度1) 貼標循次數/分 | 25 |
由自條碼打印機座以下到貼標位置長度 100 mm 、標簽高度 100 mm、打印速度 100 mm/s 所計算得出
